[産地/型號]：

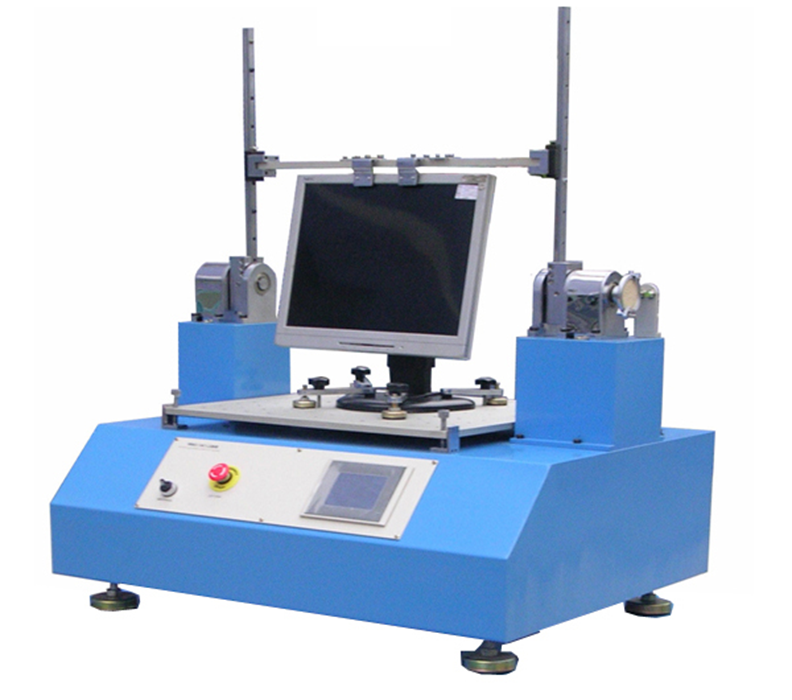

  东莞高达 MODEL：GD-6109

[用    途]：

      本機可類比LCD 顯示器在多次打開關閉上蓋後，轉軸是否仍具有保持力，或轉軸阻力變大損壞塑膠本體。亦適用於NOTE-BOOK、LCD MONITOR等HINGE作單體搖擺壽命測試。

[系統構成]：

1、 機架：

a.驅動：採用日本三菱電機驅動，高精度定位準確，大力矩，可長時間使用；

b.傳動：採用日本同步帶雙臂傳動，高效率，運行平穩，低雜訊，確保兩邊不晃動；

          c.導向：採用日本THK精密滑軌作轉軸搖擺導向，低磨擦，平穩，耐用；

          d.臺面：工作固定平臺高底可调，確保轉軸與搖臂同心；

2、 控制：

a. 人機介面：採用彩色液晶觸摸式控制屏，顯示：設定角度、當前角度、運行速度、設定次數、已測試次數、停留時間等測試參數/資料；

b. PLC：採用日本三菱PLC，可靠性高，耐久使用；

c. 角度：採用日本LINE光電式編碼器作角度測量，高精度；

[技術指標]：

1、測定最大荷重：100kgf

2、測試角度範圍：5~180⁰

3、測試速度範圍：2~20rpm

4、角度分辯率：1⁰

5、角度精确度：±2°

6、合蓋延時範圍：1~1.8sec

7、翻蓋延時範圍：1~1.8sec

8、次數設定範圍：1~999999次

9、批次設定範圍：1~32000次

10、测量显示器尺寸：15~26寸

11、工作臺面尺寸：以实际为准

12、機台尺寸：以实物为准

13、重量：約185kgf

14、電源：AC220V 50Hz  10A

 [隨機配件]：

   轉軸底座固定夾具4pcs
