定向跌落试验机

本机概述：

手机定向跌落试验机适用于外壳的耐用程度，内部结构抗（重）摔的性能测试。 用于评估产品在客户实际使用时意外跌落后对产品性能的影响,适用于手机、PAD、 电子书、电子辞典等小型电子产品作指定方向或指定位置的跌落测试。系统采用触摸屏与PLC通讯,控制刹车步进电机驱动跌落机构上的夹持夹升降,并配合脱钩装置和夹具的释放动作实现跌落测试。

设备特点：

1.机架采用铝型材+加厚透明亚克力、外形美观、结构牢固；

2.升降机构采用直线滑轨导向，同步带驱动升降，可任意设定测试高度；

3.实现产品多角度测试；

4.采用触摸屏+PLC控制，可显示测试高度和跌落次数等数据。

5.设备带安全装置：安全光幕 （手伸进测试区域设备自动停机）

主要技术参数:

1.操作方式：触摸屏设置相关数据（高度，实时加速度＞9.2m/s²）

2.驱动方式和跌落角度：刹车步进电机驱动，全方位跌落。

3.跌落高度范围：300—1500mm,（可设定）位移精度为+0.5mm

4.跌落方式：定向+自由可任意切换选择。

5.夹具调节：可调节角度为0°、45°、90°

6.夹持方式：气缸对夹

7.夹持范围:夹持范围0~180mm

8.控制器：该控制器可调360°旋转

9.跌落接触面：大理石板、钢板、木板

10.跌落方式：重复跌落

11.测试数据：跌落高度

12.气压：0.2～0.6Mpa

13.外形尺寸：800*1000*2200mm（L/W/H）（加防护门）

14.机台重量：150kg

15.功率：1000W

16.电源：AC 220V   50Hz

工艺描述：

定向跌落方式； 人工把手机放在夹盘上→夹住→被提升机构提升到位→夹盘提升到设定高度后→按运行键→夹盘及产品下落→碰到控制器→夹盘释放→手机继续下落到大理石面板上→再次提到上升高后继续下来---反复动作。

自由跌落方式； 人工把手机放在夹盘上→夹住→被提升机构提升到位→夹盘提升到设定高度后→按运行键→夹盘释放→手机下落到大理石面板上.

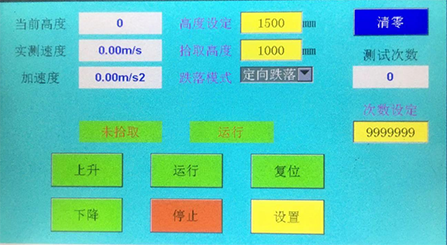

控制界面：

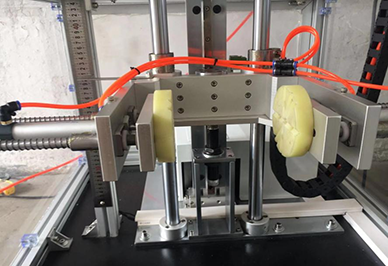

外形及夹具图片：

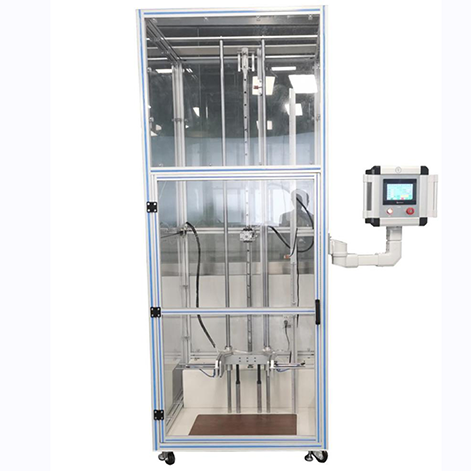

产品外形图（供参考，以实际为准）
