　　[用途]：

　　該機廣泛應用於橡膠、塑膠、電線電纜、紡織物、防水材料、 無紡布等非金屬材料及金屬絲、金屬箔、金屬板材和金屬棒的力學性能試驗，配合專用夾具亦適用於各種成品拉伸、壓縮、 剝離、剪切、撕裂試驗。

　　[特點]：

　　*採用台湾台达伺服電機驅動，高精度梯形丝杆螺杆、同步帶傳動，運行平穩，低 雜訊;

　　*數位顯示力值、最大力值、位移、延伸位移，試驗速度無級可調;

　　*採用高精度編碼器測量位移，力值分辯率高達1/25000，試驗精度高，測量範圍寬，操作方便，價格低廉;

　　*具試驗拉斷自動停機、過流、過壓、超荷保護功能;

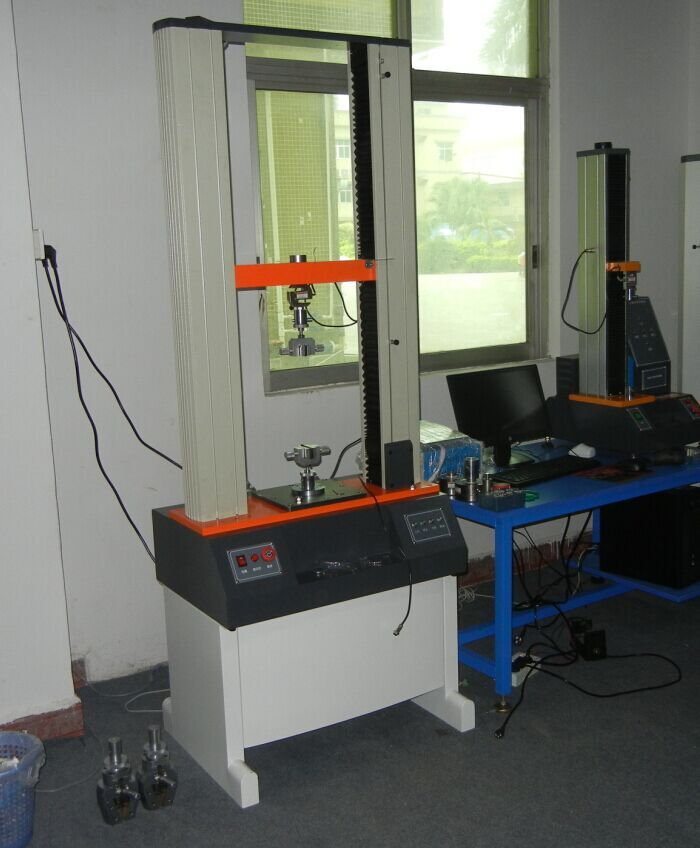

　　機台型號：GD-7000H-1T

　　容量：10KN(1000kgf)

　　功能簡介：高達儀器公司製造之電腦拉力試驗機採用自主開發之電腦晶片控制，可列印多項資料，控制精度高，操作簡便;採用模組化設計，各種附屬配件品種齊全，搭配靈活。

　　重量：150KG

　　主機尺寸：W1100xD460xH 1750mm

　　包裝形式：堅固防水的木箱包裝，防震，防潮。

　　機台顔色：艦灰色機台

　　售後服務反饋時間：48小時之內

　　免費保固期一年，終身售後服務

　　1.1基本配置：

　　1.1. 1上下橫檔材質：採用45#模具鋼經研磨加工而成，平行誤差≤0.5mm，高剛性;

　　1.1. 2觸動停機杆：採用南韓産鉻鋼杆，高剛性耐用不變形;

　　1.1. 3傳動：採用高精度梯形螺杆及日本阪东同步帶/輪傳動，高效率，高剛性，變形小，低雜訊;

　　1.1. 4導向：採用南埋韓原産之鉻鋼杆四柱導向,耐磨同軸性極佳;

　　1.1. 5驅動：採用台湾台达伺服电机及台湾台达伺服器做調速，提供穩定，寬幅可調的轉速驅動，高轉速，低振動，高速定位。

　　1.1. 6位移測量：採用日本LINE高脈衝(2500r/p)光電編碼器測量位移，高達：0.01mm;

　　1.1.7力值測量：採用高精密防爆型拉壓荷重元，精度：0.03%F.S

　　1.1.8機架外罩：採用冷軌鋼板剪折成形，並經靜電噴塗處理，耐腐防銹富有質感;

　　1.1.9機台底座：採用45#模具鋼經研磨加工、拼焊而成，並經專業鉗工水準儀作水準定位處理，堅固耐用，表面經靜電噴塗處理，耐腐防銹富有質感;

　　1.1. 10控制箱：

　　A、外罩：採用冷軌鋼板剪折成形，並經靜電噴塗處理，耐腐防銹富有質感;

　　B、控制儀：採用进品电源开关，和紧急停止按钮。

　　1.1.11夾具：採用G7鉻鋼線割而成，並經熱處理(加硬)而成，具高鋼性、不變形、高硬度：≥60hrc，並經同心度儀檢測，確保材料受力點一致性;

　　2主要技術指標：

　　1. 力量準確度：±0.5%

　　2. 力值單位：kgf、N、Lb顯示解析度：1/25,000

　　3. 運行速度：0.01~500mm/min

　　4. 位移精度：0.01mm

　　5. 最大行程：1000mm(不含夾具)

　　6. 有效寬度：400mm

　　7. 力量放大倍率：無級自動切換

　　8. 荷重元：精密传感器 容量：10KN(1ton)高精密(±0.03F.S)防爆型拉壓荷重計1個

　　9. 電源功率：220伏，50赫茲，最大10安培

　　二、軟體

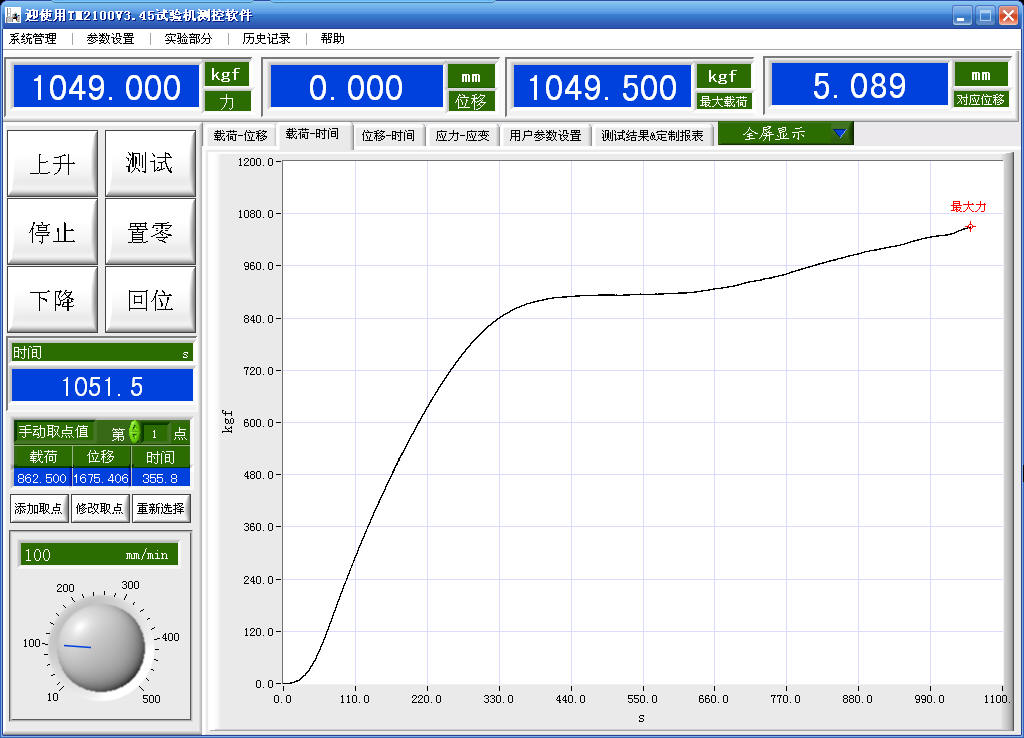

　　軟體介面：

　　標準版材料試驗軟體主介面(標配)





　　1.特點：

　　高精度：±0.25%,高分辯率：1/250000，為業界最高;

　　可編程式控制制：實現荷重、位置、變形、時間等閉環控制;(專業版)

　　採用PHILIPS 32位元ARM晶片，優於業界DSP處理技術;

　　即時採集、刷新曲線並記錄測試資料，多種Report輸出列印等;

　　2.控制方式：

　　電腦軟體設定速度、設定負荷斷裂(破裂)、運行時間等多種控制方式

　　特配手動操作盒：方便校正及裝持試件時定位用

　　自動判定材料斷裂、壓潰等並自動停機，可設定自動返回

　　3.曲線種類：曲線縱橫坐標可任意設置。

　　荷重-位移，荷重-時間，位移-時間。

　　應力-應變，應變-時間，應力-時間。

　　4.可提供的測試資料：

　　力量最大值、抗拉壓強度、延伸率等。(客戶需訂購前選定)
