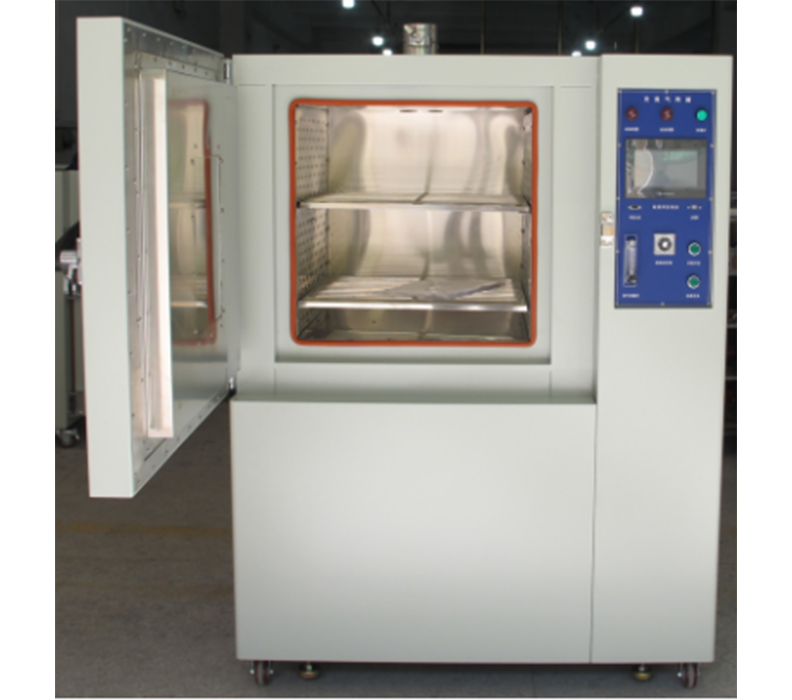

触摸屏充氮气烤箱

◆使用7寸触摸屏控制器,美观大方,数据储存下载功能,单点或程序控温方式可选 ◆价格实惠、节约用户预算 ◆底部安装脚轮,根据摆放位置可以移动 ◆K型热电偶温度传感器,精度高、感应温度快、耐高温、低维护 ◆用户可根据内外室壁加工处理类型,满足实验室特殊要求 ◆外箱采用Q235冷轧板制造、表面喷涂处理防腐蚀耐高温、构造完善 ◆内箱采用304#不锈钢拉丝板制造,表面光滑、耐腐蚀耐高温、易于清洁、维护更简便 ◆可订做任意规格大小,使用不浪费空间
  • 触摸屏充氮气烤箱
  • 触摸屏充氮气烤箱

产品详情

    设备用途

  该系列设备是各种烘烤、老化实验中,常用设备之一,适用于电子仪器仪表、材料、电工、车辆、金属、电子产品、各种电子元气件在温度环境下、检验其各性能项指针.及质量管理之用.

  试样限制

  本设备禁止易燃、易爆、易挥发性物质试样的试验;储存腐蚀性物质试样的试验、储存生物的试验、储存强电磁发射源试样的试验及储存.

  箱体结构尺寸

  1、内尺寸:600(宽)×600(深)×600(高)mm;

  2、外尺寸约:1200(宽)×820(深)×1650(高)mm含脚轮,以实物为准;

  3、控制面板:控制器位于机台右方;(如图)

  4、开门方式:单门由右至左开启;

  5、可视窗:门上无可视窗口;

  6、内材质:304#不锈钢砂板,厚1.2mm;

  7、外材质:Q235冷轧板制造,厚1.0mm.粉体烤漆处理(皱纹灰白色);

  8、隔层:内分二层,底起80mm第一层,以上平分,配网板二块;

  9、保温材质:耐高温岩棉,保温效果好,保温层厚100mm;

  10、门口密封材质:采用耐高温发泡硅胶条,耐高温300度;

  11、移动轮:机台安装活动万向脚轮及可调固定脚杯.

  温控系统

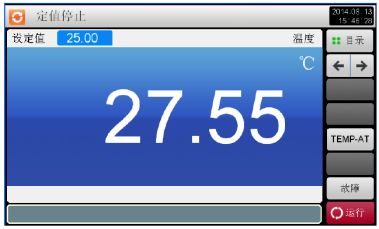

  1、温度控制器为威硕7寸触摸屏+PLC控制,定值或程序运行控制温度可选择使用,可自动演算,PV/SV同时显示,点触设定(如图)





  触摸屏控制器

  2、定时功能:内置定时功能,温到计时,时间到停止加热,同时报警提示;

  3、数据端口:USB端口下载历史数据,数据模式为Excel文档模式,电脑连接端口RS232接口;

  4、曲线:触摸屏表上可查看运行时的温度曲线;

  5、温度传感器:PT100高温型;

  6、控制输出信号:为3-32V;

  7、加热控制为:固态继电器SSR无接点;

  8、加热元件为:耐高温加热管;

  8、温度范围:常温+20~200℃温度可调,长期使用温度180℃以内;

  9、升温速率:升至200℃约35分钟左右;

  10、控制精度:±0.5℃;

  11、显示精度:0.1℃;

  12、温度偏差:±2.0℃.(空载测试)

  送风系统

  1、送风方式:内部热风循环;

  2、风机马达:马达为长轴耐高温专用型,马达功率370W/50Hz;

  3、风轮:风轮为多翼式涡轮型9寸;

  4、通风孔:排风口于机台顶部.

  七、充氮气装置:

  1、调压阀:控制氮气压力,正常使用下氮气压力调为3公斤左右;

  2、面板流量计:控制氮气进入箱内的大小,量程为10L/min-100Lmin一组;

  3、充氮气管路:氮气管道进入到箱内风道层,首先预热后,然后再进入到箱内;

  4、气管配置:调压阀处预留8mm气管快插口;

  5、充氮控制方式:控制氮气流量保护连续充入;

  6、氮气供应:氮气需使用公司提供.

  电源装置

  1、电压:AC 220V/50Hz单相

  2、电流:20A

  3、加热功率4KW

  4、总功率:4.5KW

  安全保护系统

  1、超温保护:当控制温度失控时,超过超温保护设定温度时,自动停止加热供电,同时报警提示,从而保护产品及机器的安全;

  2、电路保护:接地保护、快速保险、过载保护、断路开关等.
