　　用途

　　电池综合测试仪是目前市面上性能最好的一类电池检测仪器，其广泛用于各电池生产厂家的实验研究和生产检测，同时也非常适合各电池终端用户厂家，及电池贸易商对电池进行来料的检测。

　　可测试电压在10V、内阻在1000mΩ以内的锂电池、聚合物电池、磷酸铁锂电池、镍氢电池、镍镉电池等各类可充电电池(组);同时还可测试钢壳、铝壳、软包装电芯及多类一次性电池;如手机电池、对讲机电池、数码产品电池、矿灯(锂)电池、普通干电池、18650电池、两串电池组、多串镍氢、镍镉电池组、小型免维护铅酸蓄电池等……

　　测试功能

　　电池电压、负载电压(压差)、内阻、充电功能、过放电流、短路保护时间、识别(热敏)电阻、短路保护恢复功能、容量测试(包括充、放电测试;过充、过放保护电压测试)、*码片读码。

　　1、电池电压V1：电池/电芯当前电压，即开路电压;

　　2、负载电压V2：指带一定负载时电池的电压，检测电池压差;

　　3、内阻：整个电池内阻测试;

　　4、短路保护时间:电池在短路时开启短路保护功能的反应时间;

　　5、短保恢复：测试电池是否具备自恢复电压功能;方便客户对高品质电池的研发和生产。

　　6、过放电流：为电池所允许放电的最大电流值;。

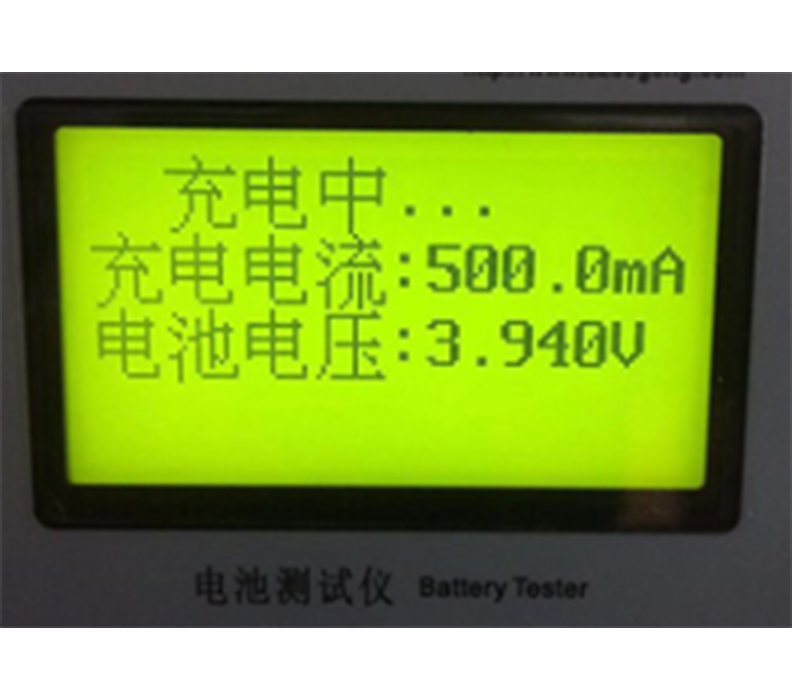

　　7、充电功能：设置一定的电流给电池进行充电，测试电池充电功能。

　　8、识别电阻：电池内部识别(热敏)电阻R1、R2检测;

　　9、读码：对有通讯码片的电池进行码片检测(目前能测试摩托罗拉DS2502兼容码片);(*此测试功能为选做项)

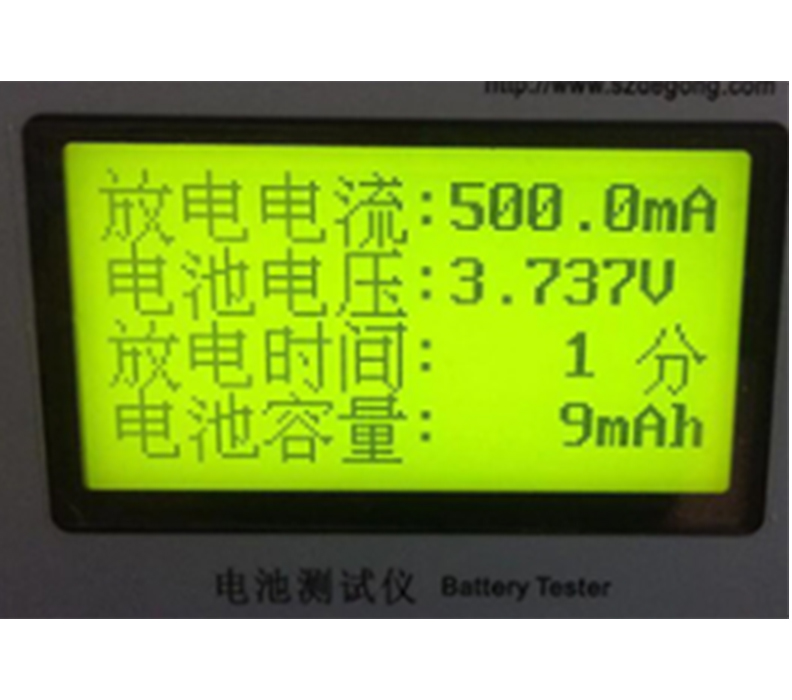

　　10、容量测试：测试电池/电芯的容量大小(包括充、放电测试;过充、过放保护电压测试);充电时间、充电电流、放电电流、充电终止电压、放电终止电压均可设置。

　　技术参数

　　1、测试项目 范围 最小分辨率 准确度±(a%读数+b字数)

　　2、电压：10 V 1mV ±( 0.2% +3 )

　　3、内阻：999mΩ 1mΩ ±( 1% +3 )

　　4、短保时间：99.9 mS 0.1mS ±( 2% +3 )

　　5、过放电流：10A 10mA ±( 2% +5 )

　　6、20 A 10mA ±( 5% +3 )

　　7、识别电阻：(R1/R2) 999.9KΩ 0.1KΩ ±( 1% +5 )

　　8、充电电流设置：50—2000mA 1mA ±( 2% +8 )

　　9、放电电流设置：50—2000mA 1mA ±( 2% +5 )

　　10、充电时间设置：600 分钟 1分钟 ————

　　11、容量：9999mAH 1mAH ±3%

　　适用环境及其他

　　1、环境温度：23℃±5℃

　　2、相对湿度：<75% (海拔高度2000米以内适用)

　　3、电源电压：220V±10% 50Hz (110V可选)

　　产品特点

　　测试功能多达10项，分别为：

　　①电池电压、 ②负载电压、③内阻、④短路保护时间、⑤短路保护恢复功能、⑥过放电流、

　　⑦充放电功能、⑧识别(热敏)电阻、⑨容量测试、⑩(读码)
