　　 用途

        遥控大电流短路装置综合多种电池短路试验标准要求而设计;按标准要求短路装置必须符合内阻范围*100mΩ以下，从而获得试验要求的最大短路电流;另外在短路装置的线路设计上也须能够承受大电流的冲击，所以我们将选用工业级直流电磁接触器及全铜接线柱和内部铜板导流，内置主动式滚珠轴流风机提供有效散热保护，将使大电流短路装置更安全，有效减少试验设备的损耗，确保试验数据的准确性。

　　产品特点

　　3.1.大电流接触器：

　　(1)远距离接通与断开直流工作电压至660V;

　　(2)额定工作电流1000A，装有采用串联磁吹纵隔板陶土灭弧罩灭弧系统;

　　(3)平面布置整体结构，电磁系统及主触头灭弧系统分别固定在安装底架上，采用棱角转动的拍合式电磁系统及双绕组吸引线圈，在转动棱角上加装压棱装置。主触头由紫铜制成。触点接触电阻低，反应速度快;

　　(4)接触器动作可靠，安全，寿命长，维修保养方便。

　　3.2.遥控控制器：

　　(1)长距离无线控制;

　　(2)工作可靠，稳定，具有自锁和互锁功能，抗干扰能力强，寿命长;

　　3.3.电压表：

　　(1)测量电压：0-50V，保证试验精度;

　　(2)显示精度：F.S ±0.2% rdg ±1digit;

　　(3)动作方式：2重积分方式

　　3.4.电流表：

　　(1)测量电压：0-1000A和0-500A DC两档;

　　(2)显示精度：F.S±0.2% rdg±1digit;

　　(3)动作方式：2重积分方式

　　3.5.基本配置：

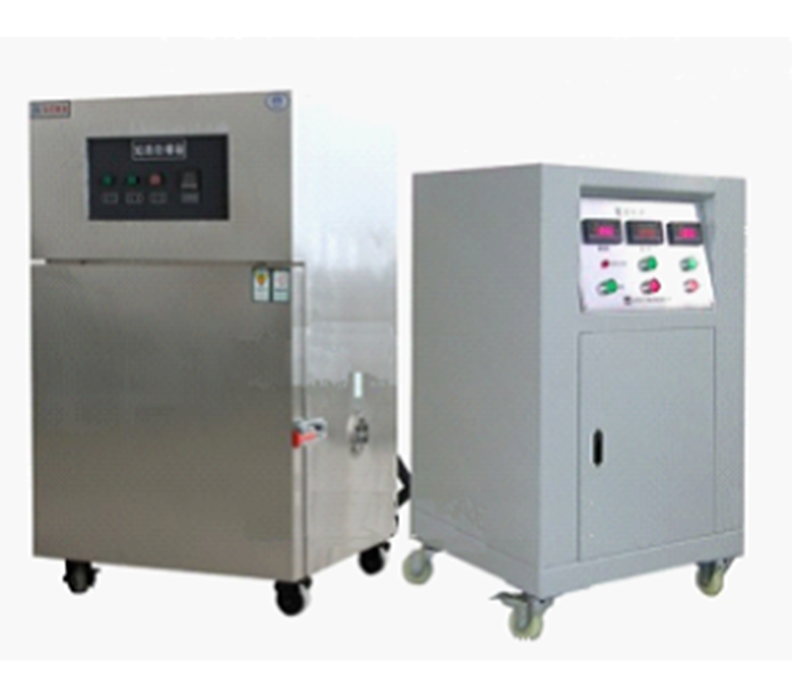

　　(1)整套电池短路试验仪由大电流直流接触器、遥控控制器、电压表，电流表等组成;

　　(2)必配的附件、配件、专用工具、备件等。

　　(3)防爆箱

　　短路仪性能指标

　　(1)整机尺寸： W600 X D600 X H970mm

　　(2)工作电压: 交流220V 50/60HZ

　　(3)冲击电压: AC 1kv/1.2-50μs(峰值)1min

　　(4)直流响应时间：≤5μs

　　(5)最大短路电流：1000A 最大允许通过电流4le，5seconds

　　(6)装置内阻： <5mΩ

　　(7)遥控距离： 无固体阻隔 7m

　　(8)动作时间： 吸合时间/释放时间 ≯30ms

　　(9)动作特性; 冷态吸合电压 ≯66%Us

　　冷态释放电压 ≯30%Us，≮5%Us

　　(10)机械寿命： 30万次

　　(10)电寿命： 阻性负载 5万次，感性负载：阻性负载60%le，2万次

　　温控防爆箱

　　A：不带降温功能：

　　(1)型号： GD-3005C

　　(2)温度范围： 常温(室温)～200℃(可调)

　　(3)温度精度： ±0.5℃

　　(4)温度偏差： ±2℃(空载)

　　(5)内箱尺寸： W450 X D400 X H400mm

　　(6)外箱尺寸： W700 X D540 X H840mm

　　(7)内箱材质： 不锈钢

　　(8)箱体材质： 冷钢板高级烤漆

　　(8)电源： 单相 三线 220V 50HZ

　　(9)总功率： 3.0KW

　　B：带强制降温功能：

　　(1)型号： GD-3005D

　　(2)温度范围： +15℃～+60℃(可调)

　　(3)温度精度： ±0.5℃

　　(4)温度偏差： ±2℃

　　(5)内箱尺寸： W500 X D500 X H500mm

　　(6)外箱尺寸： W780 X D800 X H1250mm

　　(6)内箱尺寸： 不锈钢

　　(7)外箱材质： 冷钢板高级烤漆(有不锈钢的)

　　(8)电源： 单相 三线 220V 50HZ

　　(9)总功率： 4.0KW
